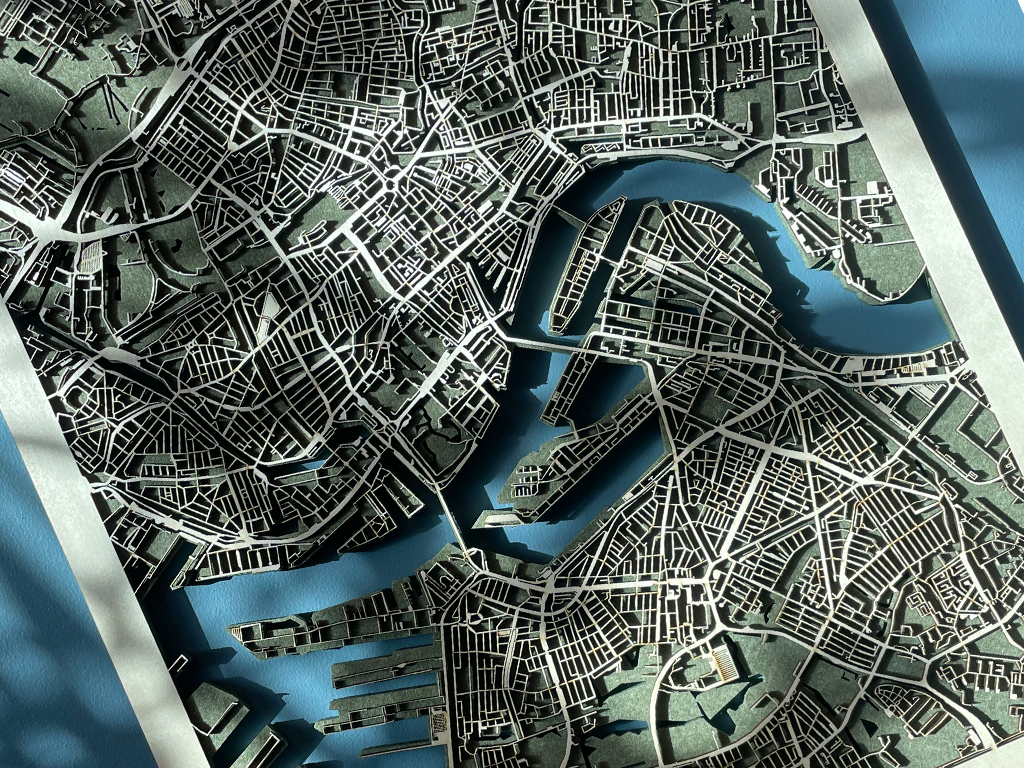

Vil du laserskære eller lasergravere et bykort? Så har du brug for en designtegning. Heldigvis behøver du ikke at tegne skærmbilleder fra Google Maps om! Med den gratis software QGIS kan du hente kortdata fra OpenStreetMap og eksportere dem som SVG, klar til at færdiggøre i Illustrator til laseren.
I denne tutorial lærer du trin for trin, hvordan du gør det.
Hvad har du brug for?
- QGIS (gratis, open source)
- Vektortegneprogram, såsom Adobe Illustrator eller Inkscape
- Google Maps
- En designidé
Trin 1: Vælg dit område
Find først det område, du vil bruge, i Google Maps. Tænk på genkendelighed: Sørg for, at der er nok referencepunkter, såsom vand, store veje eller et karakteristisk gadenet.
Trin 2: Installer QGIS
Download og installer QGIS. Dette er et gratis open source GIS-program, der giver dig mulighed for at hente og redigere geografiske kortdata.
Trin 3: Installer QuickOSM-plugin'et
Åbn QGIS og gå til Plugins > Manage Plugins i menuen øverst. Søg efter QuickOSM og klik på Install Plugin. Dette plugin henter data fra OpenStreetMap.
Du finder også plugin'et via dette link.
Trin 4: Indlæs OpenStreetMap-kortlaget
Søg i Browser-panelet (til venstre) efter XYZ Tiles og dobbeltklik på OpenStreetMap. Kortet indlæses nu som et baggrundslag.
Trin 5: Naviger til dit område
Zoom ind på det område, du vil eksportere, ved at scrolle på kortet. Gå til det sted, du vil oprette.
Trin 6: Åbn QuickOSM
Gå til QuickOSM-plugin'et i den øverste menu og åbn det.
Trin 7: Hent kortdataene
Vælg Urban-preset i QuickOSM. Skift lokationsvalget til Canvas Extent (dette eksporterer det, der er synligt på din skærm nu). Klik på Run Preset. QGIS indlæser nu gaderne, vandpartierne og andre elementer som separate lag.
Trin 8: Skjul gadenavnene
Vælg et lag med gadenavne og åbn Layer Labeling Options-panelet. Sæt indstillingen til No Labels i stedet for Single Labels. Gentag dette for hvert lag med labels.
Trin 9: Deaktiver unødvendige lag
Gå til Layers-panelet og deaktiver lagene OpenStreetMap (baggrundskortet) og Buildings. Så bevarer du kun gaderne og vandet.
Trin 10: Opret et Print Layout
Tryk på Ctrl+P for at åbne et nyt Print Layout. Klik på Add Map i sidepanelet og tegn en ramme på siden for at placere kortet.
Trin 11: Indstil sideformatet
Højreklik på lærredet og vælg Page Properties. Indstil sidestørrelsen til formatet på dit endelige produkt, f.eks. 300 × 400 mm for et standard vægkort.
Trin 12: Positioner kortet
Brug Move Content-funktionen til at flytte kortet, indtil det ønskede område præcist falder inden for siderammen. Sørg for, at kortets grænser er parallelle med siderammen.
Trin 13: Eksporter som SVG
Klik på Export as SVG øverst. Marker følgende muligheder:
- Always export as vectors
- Crop to Content
Klik på Gem for at gemme filen.
Trin 14: Åbn SVG-filen i Adobe Illustrator
Åbn den eksporterede SVG-fil i Adobe Illustrator, Inkscape eller et andet vektorprogram. Du ser nu kortet som vektorformer, du kan redigere.
I de næste trin fortsætter vi i Adobe Illustrator. Hvis du bruger et andet program, vil værktøjerne have et andet navn, men princippet forbliver det samme.
Trin 15: Opret en sammensat sti (compound path) og indstil farven
Vælg alle dele af kortet og lav en Sammensat Sti (Object > Compound Path > Make). Giv derefter linjerne den korrekte farve til din laserskærer, så du skelner mellem gravering og udskæring.
Trin 16: Fjern det, der falder uden for rammen
Tegn en rektangel i størrelse med dit kort. Vælg alle linjer, åbn Shape Builder-værktøjet (Shift+M), hold Alt nede og træk over de linjer, der falder uden for rektanglen. De fjernes på denne måde.
Trin 17: Giv vejene en bredde
Gader er tynde linjer i SVG-filen. For at kunne skære eller gravere dem skal de omdannes til flader. Vælg veglinjerne og gå til Object > Path > Offset Path. Brug en offset, så vejene bliver mindst 2 mm brede. Smalte detaljer er sårbare efter skæring, så bredere veje gør dit kort mere robust.
Trin 18: Ryd tegningen op
Kontroller filen for dobbelte linjer og overlappende stier. Fjern overflødige elementer. En ren tegning forhindrer problemer ved laserskæring.
Trin 19: Gem
Gem din tegning i et passende format til din laserskærer. Er du stadig usikker på, hvad der er den bedste software til laserskæring? Så finder du måske vores ærlige anmeldelse af Lightburn interessant, læs anmeldelsen her.
Designertips til et flot resultat
Genkendelighed. Vælg et udsnit, hvor folk umiddelbart genkender området. Vand som kanaler og floder hjælper enormt, det er unikt for hver by og giver hurtigt orientering.
Visuel hierarki. Gør hovedveje tydeligt bredere end sidegader. Dette gør kortet mere læsbart og smukkere at se på.
Minimum bredde. Hold gader mindst 2 mm brede ved træ og akryl. Ved blødere materiale som PET-filt anbefales mindst 4 mm.
Test først småt. Lav et testskær af en lille del, før du skærer hele pladen. Så kontrollerer du, om detaljerne er robuste nok.
Ofte stillede spørgsmål
Kan jeg bruge Inkscape i stedet for Adobe Illustrator?
Ja, Inkscape er et gratis alternativ, der fuldt ud understøtter SVG-filer. Navnene på værktøjerne varierer nogle gange, men trinene er sammenlignelige. F.eks. hedder "Offset Path" i Inkscape "Sti forstør/formindsk" (via Sti > Forstør/Formindsk).
Hvilket materiale er mest egnet til et laserskåret bykort?
Birkekrydsfiner 3 mm er et populært valg på grund af dets robusthed og høje kvalitet. Sort MDF bruges for et grafisk udtryk. PET-filt giver også direkte akustisk dæmpning i dit rum.
Hvor stort kan jeg lave mit bykort?
Det afhænger af størrelsen på dit laserbedmateriale og detaljeniveauet på dit kort. Et almindeligt anvendt format er 300 x 400 mm. Sørg for, at vejene ikke er smallere end 2 mm brede, selv da er de ret sårbare.
Min SVG-fil ser rodet ud i Illustrator, hvad nu?
Dette skyldes ofte dobbelte linjer eller overlappende stier, som QGIS eksporterer. Brug funktionen "Sammenføj" i Illustrator eller fjern dubletter manuelt. En ren fil er afgørende for et godt snit, ellers kører laseren flere gange over den samme linje.
Må jeg bruge OpenStreetMap-data kommercielt?
OpenStreetMap falder under Open Database License (ODbL). Du må frit bruge dataene, også til kommercielle produkter, så længe du angiver kilden (f.eks. "© OpenStreetMap contributors") og deler afledte datasæt under samme licens. For salg af fysiske produkter som kort gælder en lidt mere fleksibel ordning, se den officielle OSM-licensinfo for de aktuelle betingelser.
Alt om laserskæring af bykort
Vi har undersøgt, hvordan du bedst kan laserskære bykort. Hvad enten du vil gravere bordskånere til en museumsbutik eller lave vægdekoration af træ som en personlig gave. Kort er et sjovt og kreativt projekt for laserskærere.
