Guide: Akustikpanel med halvtonebillede laserskæring

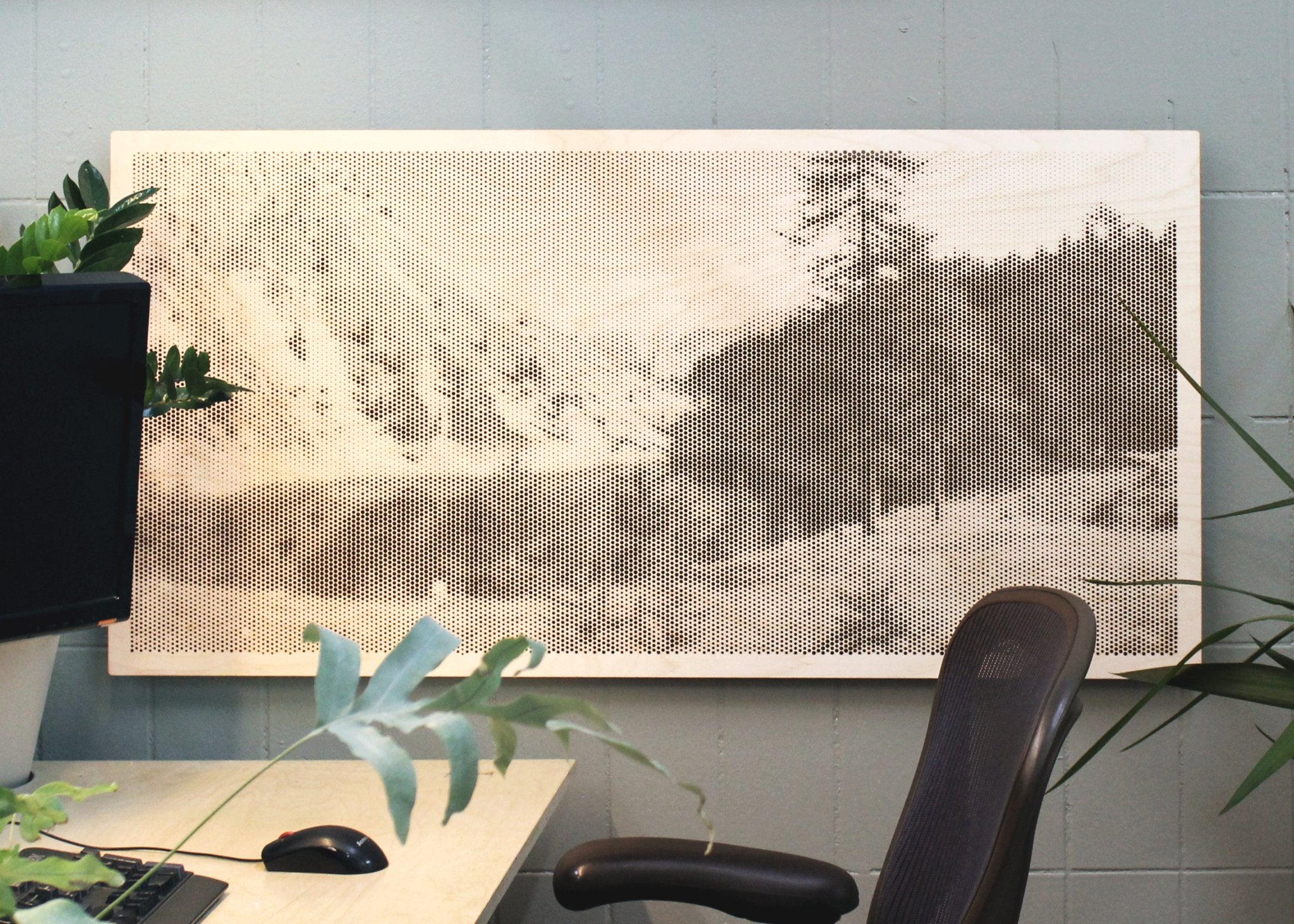

Resultatet ser fantastisk ud. Især hvis du laver det af et flot materiale, som for eksempel birkekrydsfiner. Se, hvordan træets årer spiller en rolle i billedets luft. Udover at dette materiale har et flot trælook, tilføjer materialet her virkelig noget til slutresultatet.

Ikke alene skaber du et strålende og unikt panel, det har også en akustisk dæmpende effekt. Perforerede paneler bruges ofte i arkitektur til at modvirke efterklang og dæmpe lyd i rum.

Har du adgang til en laser? Har du selv en laserskærer, kan du bruge den på skolen, eller er der et fablab eller makerspace i nærheden? Så kan du selv lave et perforeret panel med dit eget billede på.

Dette gør du med halftone, udtrykket for den teknik, der bruges til disse paneler. Denne tutorial lærer dig trin for trin, hvordan du også kan laserskære et akustisk panel. Laserskær et unikt produkt og forbedr akustikken med dine selvlavede akustikdæmpende paneler.

Hvad er halftone?

Billedet, du vil gengive på pladen, skabes ved, at laserskæreren laver et stort antal huller i den, af forskellig størrelse og med forskellige afstande. Den reprografiske teknik, der bruges til at lave et billede med laserskæreren, kaldes halftone.

Resultatet er en kopi af dit billede i ‘continuous-tone’. Det betyder, at billedet skabes af forskelle i lys og mørke, ikke af forskellige farver. På tæt hold ligner det et simpelt hulmønster, men når du tager nok afstand, kommer billedet til live.

Du kan sammenligne det med et maleri af en af de pointillistiske malere. Står du tæt på, ser du kun prikker. Først når du træder tilbage, bliver det tydeligt, hvad der faktisk er på lærredet. Skal du laserskære et akustisk panel, skaber du en lignende effekt, men med huller og ikke med maling.

Kom i gang! Sådan laver du selv et akustikdæmpende panel trin for trin

Det første, du skal gøre, er at lave en digital tegning i det rigtige format. Heldigvis er det ikke svært, for her er en praktisk hjemmeside til det: https://rasterbator.net.

Besøg denne hjemmeside. Trin for trin-guiden nedenfor fortæller dig præcis, hvordan du klargør dit billede til din laserskærer.

1. Billede

Upload det foto, du vil bruge. Det bedste resultat får du, hvis du vælger et foto med tilstrækkelig kontrast. Hvis der er stor forskel mellem lys og mørke, kommer halftone-teknikken bedst til sin ret.

1. Størrelse

Derefter bliver du automatisk ført til næste trin: Size. Her udfylder du følgende:

• Paper settings: sæt denne til custom og indtast målene på dit plademateriale. Jeg bruger 1200x600mm.
• Sæt flueben ved Add margin og vælg for eksempel 10mm. Dette laver en kant rundt om dit foto.
• Output size: sæt denne til 1 sheets wide.

Hvis dette alt er korrekt, klikker du på Continue.

1. Stil

Det tredje trin, du bliver ført til, er Style. Her vælger du Black and white rasterbation og klikker på Continue.

1. Farve

Ved det fjerde trin, Color, vælger du under Presets den gule baggrund med brune prikker. Denne forudindstilling hedder My first dress.

1. Indstillinger

Trin 5 handler om Options. Også her indtaster du nogle indstillinger manuelt.

• Output: interlaced halftone
• Rullemenuen nedenunder: Cirkel
• Grid size: dette er op til dig, men jeg bruger 5 mm. Gør gitterstørrelsen større, 10 mm for eksempel, så tager laserskæringen kortere tid. Samtidig mister du også detaljer. Gør gitterstørrelsen mindre, og du skaber flere detaljer. Laserskæringen tager så også længere tid, og din fil bliver større.
• Raster size: VIGTIGT!! Sæt denne til 0 – 65%. Med den maksimale rasterstørrelse på 65% kan de største huller ikke overlappe. På den måde undgår du, at stykker af materialet falder ud, når du skærer billedet ud med laseren.

Bemærk: hvis du vælger en anden gitterstørrelse, kan det være, at du også skal vælge en anden maksimal procentdel. Hvad det optimale tal er, kan du finde ud af med trial & error. I det sidste trin kan du kontrollere, om hullerne ikke bliver for store. Du vil gerne have hullerne så store som muligt, men også mindst 0.8 mm materiale tilbage mellem de største huller.

• Fjern fluebenet ved Crop marks. Ved Page position må også være fjernet.

1. Download dit design!

Nu klikker du på Complete 1 page poster og dit design bliver downloadet som en PDF-fil.

Klargør din fil til din laserskærer

PDF-filen, du har lavet med Rasterbator, skal omdannes til en fil, der er egnet til din laser. Hvordan du præcis gør dette, afhænger af hvilken software du bruger til din laser, og hvad der er nødvendigt for din laser.

Min laser har for eksempel brug for DXF-filer, og jeg bruger Rhinoceros3D til at klargøre filen, men du kan også bruge for eksempel Illustrator, Inkscape, Draftsight eller Coreldraw.

I Rhino åbner jeg filen og gennemgår følgende trin:

1. Alle former består af hatches. Dem vil jeg omdanne til linjer. For at gøre det kører jeg kommandoerne SelHatch og derefter DupBorder. Dette skaber alle de linjer, du snart skal laserskære.
2. Nu kan du fjerne hatches fra tegningen. Deselekter først alt, og kør derefter SelHatch og Delete.
3. Det begynder at ligne noget. Kun rammen skal tegnes igen, for Rasterbator tegner rektangler på alle sider, som vi ikke har brug for.
4. Foretag en kontrol for at se, om hullerne ikke sidder for tæt på hinanden. Zoom ind på stykket med de største huller. Mål afstanden mellem hullerne, og kontroller, at den ikke er mindre end ca. 0,8 mm. Her er alt i god stand.
5. Gem filen og åbn den i din laserskæresoftware.

Laserskær dit perforerede panel

Nu kan du begynde at laserskære det akustiske panel. Jeg gør det med 3 mm tyk birkekrydsfiner.

Tip: vil du laserskære de allermindste halftone? Til det er laserboard meget velegnet. I det laver du problemfrit huller på tiendedele af millimeter!

Det er ikke en dårlig idé at lave et par test på forhånd, så du er sikker på, at din laser er korrekt indstillet. Selve skæringen tager ret lang tid, i mit tilfælde omkring fire timer. Foretag et par tjek indimellem for at se, om alt stadig går godt.

Tip: brug malertape til at fiksere pladen i din laser. Så kan den ikke flytte sig under skæringen.

Afslutning og samling

Er din laser klar? Så er det tid til finpudsningen. Jeg bruger forskellige plader (fås i Lasersheets webshop), som jeg limer ovenpå hinanden for det bedste resultat.

Først sliber jeg panelet på forsiden med sandpapir korn 120. Det er for at fjerne røgkanterne. Jeg limer det på et mellemlag af 20 mm tykt blødtskum. Der kan du bruge spraylim.

Dette limer du igen på en bagplade af 2 mm tyk MDF. Her har jeg lavet to huller, som jeg kan bruge til at hænge panelet op med.

Halftone-billede som en unik teknik til din laserskærer

Brug halftone-billeder til at laserskære alle slags kunstværker, såsom logoer, portrætter og abstrakte mønstre. Det er en strålende teknik at bruge til dig selv, til at lære dine elever på skolen eller til at tilbyde i din laserskæringsservice.

Hos Lasersheets sælger vi et stort antal forskellige materialer, der kan bruges i laserskæreren. Vil du laserskære et perforeret panel? Så kontakt os endelig. Vi kan rådgive dig om de rigtige materialer, fortælle mere om Rasterbator og halftone-teknikken og hjælpe dig hen imod et perfekt resultat.

Sådan laver du selv et strålende akustikdæmpende panel med et halftone-billede i dit værksted, på skolen, i et makerspace eller fablab. Det vil du uden tvivl imponere med.
